外存

机械硬盘

机械硬盘（Hard Disk Drive, HDD）是一种使用磁性存储介质来存储和读取数据的非易失性存储设备，广泛应用于计算机和数据存储系统中。

存储区域

为了理解机械硬盘是如何存储数据的，需要先了解硬盘的物理结构以及几个基本概念：

1. 盘片（Platter）：盘片是机械硬盘中用于存储数据的圆形磁性介质，通常由铝合金或玻璃制成，表面覆盖有磁性材料。一个机械硬盘通常包含多个盘片，这些盘片固定在同一根主轴（Spindle）上，以相同的速度高速旋转（如 5400 RPM、7200 RPM 或更高）。
2. 盘面（Surface）：每个盘片都有 上下两个盘面，每个盘面都可以独立存储数据，因此每个盘面都会配备一个对应的 磁头（Head）。例如，一个拥有 3 个盘片的硬盘共有 6 个盘面，因此通常也会配备 6 个磁头。
3. 磁头（Head）：磁头安装在读写臂（Actuator Arm）的末端，用于读取和写入盘面上的数据。所有磁头固定在同一个执行机构上，因此它们会同步移动到相同的半径位置，但只能选择其中一个磁头进行读写。
4. 磁道（Track）：磁道是盘面上的一个同心圆环。每个盘面都由许多同心圆组成，每个同心圆就是一条磁道，数据便存储在这些磁道上。
5. 柱面（Cylinder）：柱面是所有盘面上 半径相同的磁道 的集合。由于所有磁头始终同步移动，因此当磁头移动到某一个半径时，所有盘面都会同时到达对应的磁道，这些磁道共同构成一个柱面。
6. 扇区（Sector）：扇区是磁盘上的最小物理存储单元。每条磁道都会被划分成多个扇区，每个扇区可以存储一定数量的数据，通常为 512 字节 或 4 KB（Advanced Format）。操作系统和磁盘控制器通常以扇区作为读写数据的基本单位。

机械硬盘的数据组织层次可以总结为：

硬盘
└──盘片（Platter）
    └──盘面（Surface）
        └──磁道（Track）
            └──扇区（Sector）  ← 最小物理读写单位（512B 或 4KB）

CHS 地址

当磁盘驱动器访问磁盘中的数据时，需要根据 CHS 地址（Cylinder-Head-Sector Address，柱面 - 磁头 - 扇区地址） 定位到目标扇区。
CHS 地址由 柱面号（Cylinder Number）、磁头号（Head Number） 和 扇区号（Sector Number） 三个字段组成，它们共同唯一标识磁盘上的一个物理扇区：

• 柱面号（Cylinder Number）：目标扇区所在的柱面
  若需要对所有柱面进行二进制编码，则至少需要：

  $$\text{柱面号位数}=\lceil {\log }_2\text{（柱面数量）}\rceil$$

• 磁头号（Head Number）：目标扇区所在的盘面（对应具体磁头）
  若需要对所有盘面进行二进制编码，则至少需要：

  $$\text{磁头号位数}=\lceil {\log }_2\text{（盘面数量）}\rceil$$

• 扇区号（Sector Number）：目标扇区在目标磁道上的编号
  若需要对所有扇区进行二进制编码，则至少需要：

  $$\text{扇区号位数}=\lceil {\log }_2\text{（每条磁道中的扇区数量）}\rceil$$

示例

假设一个磁盘有 1000 个柱面、4 个盘面、32 个扇区/磁道：

• 柱面号位数： $\lceil {\log }_2(1000)\rceil \approx \lceil 9.97\rceil =10$ 位
• 磁头号位数： $\lceil {\log }_2(4)\rceil =2$ 位
• 扇区号位数： $\lceil {\log }_2(32)\rceil =5$ 位
• CHS 地址总位数： $10+2+5=17$ 位

因此，一个 CHS 地址需要 17 位 才能唯一表示该磁盘上的任意一个扇区。

例如，C = 500、H = 2、S = 15 表示第 500 个柱面、第 2 个盘面上的第 15 个扇区。磁盘驱动器根据该 CHS 地址即可精确定位到对应的物理扇区。

磁盘性能指标

平均存取时间

平均存取时间是磁盘完成一次读写操作的平均耗时，由 寻道时间（Seek Time）、旋转延迟（Rotational Latency）和 传输时间（Read/Write Time）这三部分构成：

• 寻道时间：磁头从当前位置移动到目标磁道所需的时间，通常与磁头移动距离和致动器性能有关。
• 旋转延迟：盘片旋转使目标扇区到达磁头下方所需的时间，通常为盘片旋转半圈的平均时间，取决于转速。
• 传输时间：读取或写入目标扇区数据的实际时间，与扇区大小和数据传输率相关。

平均存取时间的计算公式为：

数据传输率

数据传输率 表示磁盘每秒向主机传输数据的字节数，反映硬盘的读写速度。假设磁盘转速为 $r$ 传/秒，每条磁道容量为 $N$ 字节，则数据传输率 $D_r$ 为：

RAID

RAID 全称为 独立磁盘冗余阵列（Redundant Arrar of Independent Disks）
由于磁盘存储介质数据的可靠性容易受到环境影响，而发生数据错误的代价非常大，因此需要考虑存储的容灾与恢复。

RAID 将多个独立的物理磁盘组成一个独立的逻辑盘，数据在多个物理盘上分割交叉存储、并行访问，具有更好的存储性能、可靠性和安全性。

RAID 的实现涉及以下核心技术：

• 磁盘镜像：将相同数据写入多块磁盘，提高可靠性。典型如 RAID1。
• 条带化：将数据分段交叉存储在多个磁盘上，提升性能。典型如 RAID0，但不具备容错能力。
• 奇偶校验：通过冗余校验位在部分磁盘损坏时重建数据，兼顾可靠性与存储效率。用于 RAID3/5/6。
• Cache 机制：提高读写性能，但本身不增加可靠性，除非使用掉电保护的写缓存。

常见 RAID 等级如 RAID1（镜像）、RAID5（条带化 + 奇偶校验）、**RAID6（双重奇偶校验）**等在性能与容错能力之间做出不同权衡。

固态硬盘

固态硬盘（Solid State Drive, SSD）是一种使用闪存（NAND Flash）作为存储介质的非易失性存储设备，与传统机械硬盘（HDD）相比，SSD 在性能、耐用性和能效等方面具有显著优势。SSD 具备以下特点：

• 无机械部件：SSD 没有旋转盘片、磁头或机械臂等移动部件，它使用闪存存储芯片来存储数据。这意味着它不会受到机械故障的威胁，具有更高的耐用性。
• 更快的读写速度：SSD 的读写速度远远超过传统的机械硬盘，因为数据可以立即访问，无需等待盘片旋转和磁头寻道。这使得计算机启动更快，应用程序响应更迅速。
• 低访问时间：由于 没有机械延迟，SSD 的访问时间极低，通常在微秒级别。这有助于加快文件读取和数据检索。
• 长寿命：虽然每个存储单元有写入次数的限制，但现代 SSD 使用错误检查和纠正（ECC）技术，以延长其寿命，并且通常拥有较长的保修期。
• 无碎片化：SSD 的数据存储方式基于闪存单元，读取速度不受数据物理位置的影响，因此不会像 HDD 那样因数据碎片化而降低性能。
• 局限性：
  • 容量限制：SSD 的高容量型号（例如 4TB 以上）价格昂贵，而 HDD 在大容量存储上更具优势。
  • 写入寿命有限：尽管现代技术已大幅延长寿命，但重度写入场景下仍需关注寿命问题。

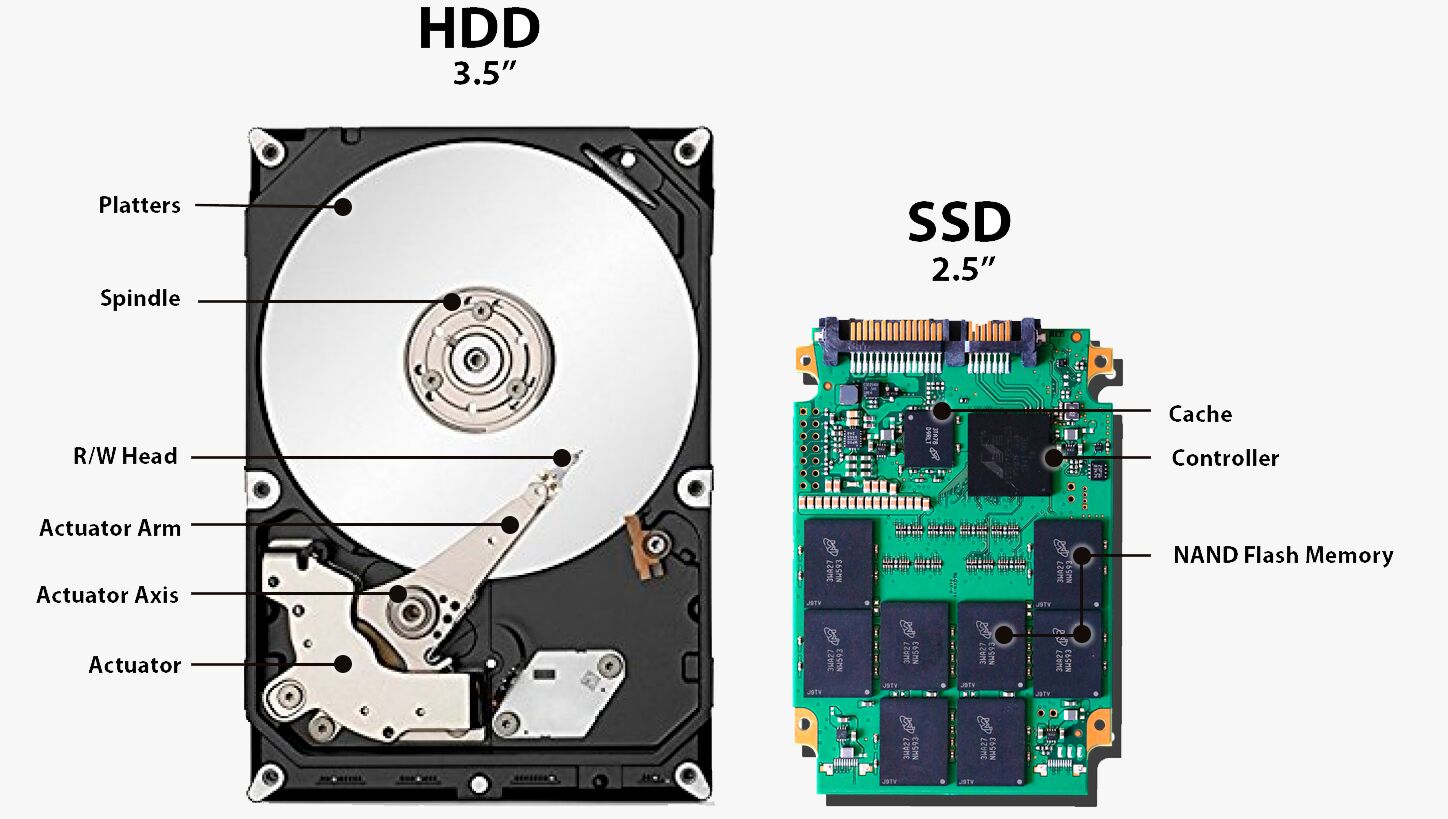

机械和固态硬盘对比

以下是从多个维度对 SSD 和 HDD 进行的详细对比：
